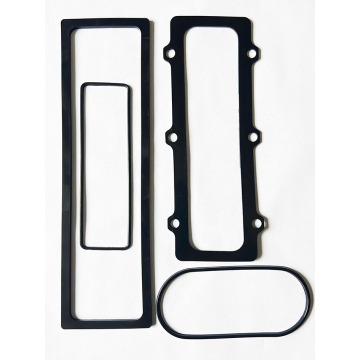

Bantalan Karet Pelat Penutup

Gasket karet pelat penutup adalah komponen penyegelan fleksibel yang dirancang untuk digunakan antara pelat penutup dan rumah peralatan, terutama untuk mencegah kebocoran cairan, gas, atau debu, dan untuk menyerap getaran dan mengurangi kebisingan. Mereka banyak digunakan dalam peralatan industri, suku cadang otomotif, peralatan rumah tangga, dan perangkat elektronik, berfungsi sebagai solusi penyegelan yang hemat biaya dan andal untuk skenario koneksi statis. ## Struktur Dasar dan Pemilihan Bahan Gasket karet pelat penutup adalah bagian berstruktur komponen tunggal atau komposit, dengan kinerjanya ditentukan oleh bahan karet dan desain struktur: - **Bahan Karet**: Bahan yang paling umum digunakan meliputi karet nitril butadiena (NBR), etilen propilena diena monomer (EPDM), fluororubber (FKM), dan karet silikon (VMQ). - NBR memiliki ketahanan minyak yang sangat baik dan biaya rendah, cocok untuk peralatan yang bersentuhan dengan minyak mineral; - EPDM memiliki ketahanan cuaca dan ketahanan ozon yang baik, sering digunakan untuk pelat penutup peralatan luar ruangan; - FKM dipilih untuk skenario dengan media korosif atau suhu tinggi; - VMQ memiliki ketahanan suhu tinggi dan rendah yang sangat baik, cocok untuk peralatan elektronik dengan persyaratan suhu yang ketat. - **Desain Struktural**: Sebagian besar gasket karet pelat penutup berbentuk datar dengan ketebalan yang seragam, dan beberapa dirancang dengan tonjolan posisi, rusuk penyegel, atau lubang tembus agar sesuai dengan struktur pemasangan pelat penutup. Tulang rusuk penyegel adalah struktur yang ditinggikan pada permukaan paking, yang dapat meningkatkan tekanan penyegelan dan meningkatkan efek penyegelan pada kompresi rendah. - **Opsi Penguatan**: Untuk gasket pelat penutup ukuran besar, lapisan penguat serat atau jaring logam dapat ditambahkan di dalam karet untuk meningkatkan kekuatan tarik gasket dan mencegah deformasi selama pemasangan. --- ## Prinsip Kerja Gasket karet pelat penutup mencapai fungsi penyegelan dan tambahan melalui tiga mekanisme: 1. **Penyegelan Deformasi Kompresi**: Saat pelat penutup diikat, paking dikompresi antara pelat penutup dan rumah peralatan, dan bahan karet berubah bentuk untuk mengisi celah mikro pada permukaan kontak, membentuk segel statis. Elastisitas karet memastikan bahwa paking mempertahankan kekuatan penyegelan yang stabil bahkan ketika peralatan bergetar atau suhu sedikit berubah. 2. **Penyerapan Getaran**: Viskoelastisitas bahan karet dapat menyerap getaran yang dihasilkan oleh peralatan selama pengoperasian, mengurangi transmisi getaran antara pelat penutup dan rumahan, sehingga mengurangi kebisingan peralatan. 3. **Isolasi Debu dan Kelembapan**: Struktur paking karet yang padat menghalangi debu eksternal, kelembapan, dan kotoran lainnya memasuki wadah peralatan, sehingga melindungi komponen internal dari kontaminasi dan korosi. --- ## Spesifikasi Kinerja Inti Gasket karet pelat penutup memenuhi persyaratan kinerja berbagai skenario aplikasi: | Parameter Kinerja | Rentang Khas | Fungsi Kunci | | ---- | ---- | ---- | | Suhu Operasional | -40°C hingga 120°C (NBR/EPDM); -60°C hingga 200°C (VMQ/FKM) | Menyesuaikan dengan suhu sekitar lingkungan kerja peralatan | | Tekanan Operasi | 0 hingga 10 MPa (statis) | Tahan terhadap tekanan internal peralatan bertekanan rendah seperti tangki air dan gearbox | | Set Kompresi | ≤20% (setelah 70 jam pada 100°C) | Mempertahankan efek penyegelan setelah kompresi jangka panjang | | Kekuatan Tarik | ≥7 MPa | Mencegah gasket robek saat pemasangan atau pengoperasian peralatan | | Tahan Air | ≤0,5% (perubahan volume setelah 24 jam di dalam air) | Menghindari pembengkakan dan hilangnya kinerja penyegelan di lingkungan lembab | Selain itu, gasket karet pelat penutup memiliki ketahanan penuaan yang baik, dan masa pakai dapat mencapai 3 hingga 5 tahun di lingkungan kerja normal. --- ## Keuntungan Utama - **Pemasangan Mudah**: Struktur datar dan bahan fleksibel memungkinkan paking dipasang dengan cepat tanpa alat khusus, sehingga mengurangi waktu dan biaya perakitan. - **Biaya Rendah**: Dibandingkan dengan gasket logam komposit atau komponen penyegelan presisi, gasket karet pelat penutup memiliki biaya produksi yang lebih rendah, cocok untuk peralatan yang diproduksi secara massal. - **Kinerja Multi-fungsi**: Selain mencapai penyegelan, ia juga memiliki fungsi penyerapan getaran dan pengurangan kebisingan, sehingga meningkatkan kinerja peralatan secara keseluruhan. - **Kemampuan Penyesuaian**: Dapat disesuaikan dalam ukuran, ketebalan, dan struktur sesuai dengan bentuk pelat penutup dan persyaratan peralatan, beradaptasi dengan berbagai ruang pemasangan. --- ## Aplikasi Gasket karet pelat penutup digunakan dalam berbagai peralatan yang memerlukan penyegelan statis antara pelat penutup dan rumah: - **Peralatan Industri**: Segel untuk pelat penutup girboks, pelat penutup rumah pompa, dan penutup ujung generator, mencegah kebocoran oli dan masuknya debu - **Suku Cadang Otomotif**: Segel untuk penutup katup, penutup panci oli, dan penutup kotak baterai, menahan oli mesin dan korosi bahan bakar otomotif - **Peralatan Rumah Tangga**: Segel untuk pelat penutup tong dalam mesin cuci, pelat penutup kompresor kulkas, dan pelat penutup penukar panas pemanas air, mencegah kebocoran air dan mengurangi kebisingan - **Perangkat Elektronik**: Segel untuk pelat penutup sasis server, pelat penutup rumah catu daya, dan pelat penutup peralatan komunikasi, mencegah debu dan kelembapan merusak komponen internal --- ## Pemasangan dan Perawatan ### Tindakan Pencegahan Pemasangan 1. **Pembersihan Permukaan**: Bersihkan pelat penutup dan permukaan kontak rumah peralatan untuk menghilangkan minyak, debu, atau serpihan, pastikan paking dapat terpasang erat 2. **Pemosisian**: Sejajarkan paking dengan posisi pemasangan, dan gunakan lubang posisi atau tonjolan pada paking untuk menghindari perpindahan selama pemasangan 3. **Pengencang yang Benar**: Gunakan kunci momen untuk mengencangkan baut pelat penutup secara merata, kendalikan laju kompresi paking antara 20% dan 40%, hindari kompresi berlebih yang menyebabkan kerusakan karet ### Tips Perawatan 1. **Pemeriksaan Berkala**: Periksa paking dari keretakan, pengerasan, atau deformasi selama pemeliharaan peralatan; ganti jika ada kebocoran oli atau air 2. **Hindari Lingkungan Keras**: Jangan biarkan gasket terkena sinar matahari langsung, ozon, atau media korosif dalam waktu lama, untuk mencegah penuaan dini 3. **Kondisi Penyimpanan**: Simpan gasket yang tidak digunakan di lingkungan sejuk dan kering, dengan suhu 0°C hingga 25°C dan kelembapan relatif 40% hingga 60%
