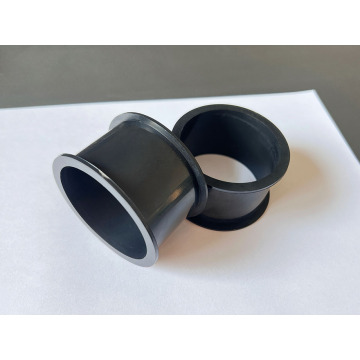

Konektor Pipa Air Mesin

Konektor pipa air mesin, juga disebut konektor pipa cairan pendingin, adalah komponen khusus untuk menyambungkan pipa sistem pendingin mesin, yang didedikasikan untuk memastikan sirkulasi cairan pendingin yang stabil, menjaga suhu pengoperasian mesin dalam kisaran yang aman. Mereka banyak digunakan pada mesin kendaraan berbahan bakar bensin, solar, dan hibrida, serta unit tenaga industri, memainkan peran penting dalam mencegah kebocoran cairan pendingin dan memastikan pengoperasian mesin yang andal. ## Struktur Dasar dan Pemilihan Bahan Konektor pipa air mesin biasanya merupakan komponen yang terintegrasi atau dirakit, dengan kinerjanya ditentukan oleh bahan dan desain struktural: - **Pemilihan Bahan**: Bahan yang paling umum digunakan adalah plastik rekayasa, karet, dan paduan logam: - **Plastik Rekayasa**: Nilon (PA6, PA66) dan polipropilena (PP) adalah yang paling umum, dengan ketahanan suhu tinggi, bobot rendah, dan biaya rendah, cocok untuk sebagian besar sistem pendingin mesin mobil penumpang; plastik yang dimodifikasi dengan aditif serat kaca dapat meningkatkan kekuatan struktural dan ketahanan panas. - **Karet**: EPDM (ethylene propylene diene monomer) adalah pilihan utama, digunakan untuk menyegel bagian konektor, dengan ketahanan panas yang sangat baik, tahan air, dan tahan penuaan, mampu beradaptasi dengan suhu cairan pendingin mesin yang tinggi (hingga 120°C). - **Paduan Logam**: Paduan aluminium dan baja tahan karat digunakan untuk konektor mesin tugas berat, dengan kekuatan struktural dan ketahanan tekanan yang tinggi, cocok untuk sistem pendingin mesin kendaraan komersial atau industri dengan tekanan cairan pendingin yang tinggi. - **Desain Struktural**: Sebagian besar konektor mencakup tiga bagian: badan penghubung, struktur penyegelan, dan struktur pemasangan: - **Badan Penghubung**: Struktur utama untuk sambungan pipa, dengan antarmuka yang sesuai dengan ukuran pipa air, biasanya dirancang dengan struktur sambungan cepat atau berulir. - **Struktur Penyegelan**: O-ring atau gasket penyegel terbuat dari EPDM, yang pas dengan antarmuka pipa dan konektor untuk mencegah kebocoran cairan pendingin. - **Struktur Pemasangan**: Klem, klip, atau pengencang berulir, digunakan untuk memasang konektor dan pipa air, memastikan sambungan tetap stabil di bawah getaran mesin. --- ## Prinsip Kerja Konektor pipa air mesin mencapai fungsinya melalui koneksi yang stabil dan mekanisme penyegelan yang andal: 1. **Jaminan Sirkulasi Pendingin**: Konektor menyediakan saluran halus untuk cairan pendingin, menghubungkan jaket air mesin, radiator, pompa air, dan inti pemanas, memastikan cairan pendingin dapat bersirkulasi terus menerus untuk menghilangkan panas yang dihasilkan oleh pengoperasian mesin. 2. **Mekanisme Penyegelan**: Struktur penyegelan EPDM berubah bentuk secara elastis saat konektor dipasang, mengisi celah mikro antara konektor dan pipa air, membentuk segel statis. Struktur pemasangan memberikan kekuatan penjepitan yang cukup untuk mempertahankan tekanan penyegelan, mencegah kebocoran cairan pendingin bahkan ketika mesin bergetar atau tekanan cairan pendingin berfluktuasi. 3. **Adaptasi Suhu dan Tekanan**: Bahan konektor dapat beradaptasi dengan suhu dan tekanan tinggi cairan pendingin (tekanan kerja normal sistem pendingin mesin adalah 0,8-1,5 MPa), menghindari deformasi atau kerusakan dalam kondisi yang keras. --- ## Spesifikasi Kinerja Inti Konektor pipa air mesin memenuhi standar kinerja yang ketat untuk aplikasi mesin otomotif: | Parameter Kinerja | Rentang Khas | Fungsi Kunci | | ---- | ---- | ---- | | Suhu Operasional | -40°C hingga +130°C | Menyesuaikan dengan suhu rendah saat start dingin dan suhu tinggi saat pengoperasian normal mesin | | Tekanan Operasi | 0 hingga 2,0 MPa | Menahan lonjakan tekanan sistem pendingin selama pengoperasian mesin | | Kinerja Penyegelan | Tidak ada kebocoran pada uji tekanan 1,5 MPa | Mencegah hilangnya cairan pendingin yang dapat menyebabkan mesin terlalu panas | | Ketahanan Getaran | Mampu menahan getaran 10-2000 Hz selama 100 jam | Mempertahankan koneksi yang stabil di bawah getaran kerja mesin | | Kompatibilitas Kimia | Tahan terhadap etilen glikol, propilen glikol (pendingin umum) dan aditif | Menghindari korosi material akibat komponen pendingin | Selain itu, konektor ini memiliki ketahanan penuaan yang baik, dan masa pakai dapat mencapai 5-8 tahun dalam kondisi penggunaan normal. --- ## Keuntungan Utama - **Pemasangan Mudah**: Desain struktural sambungan cepat memungkinkan teknisi menyelesaikan sambungan dalam waktu singkat, sehingga mengurangi waktu perawatan dan perakitan kendaraan. - **Ringan**: Konektor plastik rekayasa mengurangi bobot keseluruhan mesin, membantu meningkatkan efisiensi bahan bakar kendaraan. - **Kinerja Penyegelan yang Baik**: Kombinasi suku cadang penyegel EPDM dan struktur pemasangan yang andal secara efektif mencegah kebocoran cairan pendingin, menghindari kegagalan mesin yang terlalu panas. - **Kemampuan Kustomisasi**: Dapat dirancang dengan ukuran dan struktur antarmuka berbeda sesuai dengan tata letak sistem pendingin mesin yang berbeda, beradaptasi dengan berbagai model kendaraan. --- ## Aplikasi Konektor pipa air mesin digunakan di semua jenis sistem pendingin mesin: - **Mesin Mobil Penumpang**: Menghubungkan jaket air mesin, radiator, dan inti pemanas, memastikan sirkulasi normal cairan pendingin pada mesin berkapasitas kecil dan menengah - **Mesin Kendaraan Komersial**: Konektor paduan aluminium untuk mesin diesel tugas berat, menahan tekanan dan getaran cairan pendingin yang tinggi - **Mesin Kendaraan Hibrida dan Listrik**: Konektor untuk sistem manajemen termal, menghubungkan pipa cairan pendingin motor dan paket baterai, menjaga suhu kerja sistem tenaga - **Unit Tenaga Industri**: Konektor untuk generator atau mesin mesin konstruksi, memastikan pengoperasian sistem pendingin yang stabil di lingkungan kerja yang keras --- ## Pemasangan dan Pemeliharaan ### Tindakan Pencegahan Pemasangan 1. **Pembersihan Permukaan**: Bersihkan antarmuka konektor dan ujung pipa air sebelum pemasangan, menghilangkan debu, karat, atau residu cairan pendingin untuk memastikan efek penyegelan 2. **Pemeriksaan Bagian Penyegel**: Periksa cincin-O EPDM atau paking penyegel jika retak atau berubah bentuk, ganti jika ada kelainan 3. **Koneksi yang Benar**: Untuk konektor sambungan cepat, masukkan pipa air ke antarmuka hingga terdengar bunyi "klik", yang memastikan bahwa klip pemasangan terkunci; untuk konektor berulir, kencangkan ulir secara merata untuk menghindari pengencangan berlebihan yang merusak konektor 4. **Tes Kebocoran**: Setelah pemasangan, hidupkan mesin dan periksa kebocoran cairan pendingin pada antarmuka konektor, sesuaikan struktur pemasangan jika perlu ### Tips Perawatan 1. **Pemeriksaan Berkala**: Periksa konektor dari keretakan, perubahan bentuk, atau penuaan bagian penyegelan selama perawatan kendaraan, ganti konektor jika ada kebocoran cairan pendingin 2. **Penggantian Cairan Pendingin**: Ganti cairan pendingin mesin sesuai dengan kendaraan sesuai persyaratan pabrikan, hindari penggunaan cairan pendingin yang tidak kompatibel yang dapat menimbulkan korosi pada konektor 3. **Hindari Kerusakan Eksternal**: Cegah konektor terbentur atau terjepit selama perawatan kendaraan, hindari kerusakan struktural yang menyebabkan kebocoran
